产品描述
热电偶补偿导线的作用是来延伸 (补偿)热电极即移动热电偶冷端,与显示仪表连接构成测温系统。本产品等效采用:IEC584-3《热电偶第三部分—补偿导线》国际标准，产品质量优于B4989—85《热电偶用补偿导线》国家标准。绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度在-60～205～260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部。

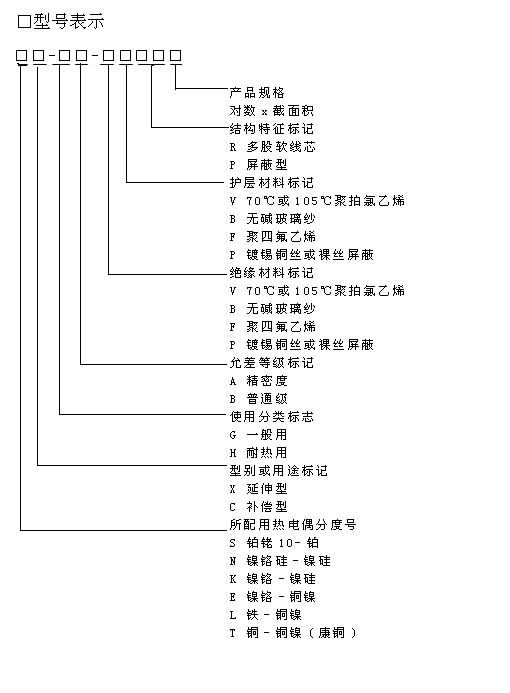

型号及名称：
补偿导线型号按产品的品种划分为：SC，KC，KX，EX，JX，TX。
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)
c)字母“C”表示补偿型补偿导线(型别)
注：SC型补偿导线可配用R型分度号热电偶。
使用分类、允许等级、护层着色标志：
|
使用分类 |
标志 |
允许登记及护层着色 |
|
普通级 |
精密级 |
|
一般用 |
G |
（黑色） |
S（灰色） |
|
耐热用 |
H |
（黑色） |
S（灰色） |
结构特征、绝缘层、护层材料、使用温度
|
绝缘层及护层 |
使用温度 |
|
材料 |
符号 |
|
聚氟乙烯 |
PVC |
-25～70℃
-25～105℃ |
|
聚全氟乙丙烯 |
FEP |
-60～205℃ |
|
可溶性聚四氟乙烯 |
PFA |
-60～260℃ |
产品标号（标记）
|
配用热电
偶分度号 |
一般用（G）
产品标号 |
耐热用（H）
产品标号 |
|
普通级 |
精密级（S） |
普通级 |
精密级（S） |
|
S |
SC-G |
SC-GS |
SC-H |
-- |
|
N |
NC-G |
NC-GS |
NC-H |
NC-HS |
|
K |
NC-G |
NC-GS |
NC-H |
-- |
|
KC2-G |
KG2-GS |
KC2-H |
KC2-HS |
|
KX-G |
KX-GS |
KX-H |
KX-HS |
|
E |
EX-G |
EX-GS |
EX-H |
EX-HS |
|
J |
JX-G |
JX-GS |
JX-H |
JX-HS |
|
T |
TX-G |
TX-GS |
TX-H |
TX-HS |
补偿导线合金丝和绝缘层颜色
|
补偿号
线型号 |
配用热电
偶的分度号 |
补偿导线合金线 |
绝缘层
着色 |
|
正极 |
负极 |
正极 |
负极 |
|
SC |
S(铂铬10—铂) |
SPC(铜) |
SNC(铜镍) |
红 |
绿 |
|
NC |
N(镍铬硅—镍硅) |
NPC(铁) |
NNC(铜镍) |
红 |
黄 |
|
KC |
K(铜—康铜) |
KPC(铜) |
KNC(铜镍) |
红 |
蓝 |
|
KX |
K(镍铬—镍硅) |
KPX(镍铬) |
KNX(铜镍) |
红 |
黑 |
|
EX |
E(镍铬—铜镍) |
EPX(镍铬) |
ENX(铜镍) |
红 |
棕 |
|
JX |
J(铁—铜镍) |
JPX(铁) |
JNX(铜镍) |
红 |
紫 |
|
TX |
T(铜—铜镍) |
TPX(铜) |
TNX(铜镍) |
红 |
白 |
补偿导线的热电势、允差
|
|
热电势及允差（μV） |
热电偶测试
端温度(℃) |
|
100 ℃ |
100 ℃ |
|
热电势
(标准值) |
允 差 |
热电势
(标准值) |
允 差 |
|
普通级 |
精密级(S) |
普通级 |
精密级(S) |
|
SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
-- |
1000 |
|
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
-- |
-- |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
|
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：
|
使用分类
|
标称截面(mm2) |
单股线芯 |
多股软线芯(R) |
绝缘层厚度(mm) |
护层厚度(mm) |
外径上限(mm) |
|
线芯股数(根) |
单线直径(mm) |
线芯股数(根) |
单线直径(mm) |
扁平型 |
屏蔽扁平型 |
|
单股线芯 |
多股线芯 |
单股线芯 |
多股线芯 |
|
一般用(G) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
|
0.5 |
1 |
0.80 |
7 |
0.30 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1.0 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1.0 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1.0 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
|
耐热用(H) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
|
0.5 |
1 |
0.80 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
