00Cr25Ni22Mo2N钢的化学成分。
00Cr25Ni22Mo2N钢的化学成分，%
C Cr Ni Mo N Si Mn S P
≤0.02 24-26 21-23 2-3 0.10-0.14 ≤0.4 ≤1.5 ≤0.015 ≤0.020
在化学成分中，要控制C,Cr,Ni,Mo,N等元素含量，以获得铁素体含量极低的纯奥氏体组织；要控制钢中Si,S,P等杂质含量，以得到优良的耐蚀性和工艺性能。
由于钢中含氮，故其强度高于00Cr17Ni14Mo2。此钢在尿素汽提塔中的使用温度约为200℃。
20℃时，该钢的бb≥580MPa,б0.2≥270MPa，δ5≥30%；
200℃时，б0.2≥200MPa。
00Cr25Ni22Mo2N钢最重要的耐蚀特性是具有远较00Cr17Ni14Mo2（316L）钢为高的钝化能力，甚至当处于苛刻的还原性条件下（当氨基甲酸铵溶液中需要维持钢在钝态的氧量很低时），其钝化膜也依然存在，从而保证此钢具有良好的耐蚀性。试验指出，在200℃下，当氨基甲酸铵溶液中氧量仅3ppm时，00Cr17Ni14Mo2处于活化状态，其腐蚀速度高达40mm/a，而对00Cr25Ni22Mo2N钢而言，其耐蚀性依然如此，变化不大。
00Cr25Ni22Mo2N多在硝酸、醋酸、硫酸中的耐蚀性均优于00Cr18Ni10和00Cr17Ni14Mo2钢。
尿素级316L、00Cr25Ni22Mo2N
耐硝酸 : 00Cr14Ni14Si4（C4）、00Cr17Ni17Si
00Cr21Ni20Si4
双相钢：00Cr18Ni5Mo3Si2、00Cr22Ni5Mo3N（SAF2205）
超级双相钢00Cr26Ni7Mo3N
00Cr20Ni25Mo4.5Cu1.5(904L)，0Cr12Ni25Mo3Cu3Si2Nb (941)00Cr20Ni18Mo6CuN（254）
双相钢：0Cr21Ni5Ti、 00Cr18Ni5Mo3Si2(3RE60)、00Cr22Ni5Mo3N (SAF2205)、00Cr25Ni6Mo3N(2506)、00Cr26Ni7Mo3N、0Cr21Ni7.5Mo2.5Cu1.5 Z5 00Cr18Ni10Cu(304L-Cu)、 00Cr18Ni10N(304L-N)、00Cr17Ni14Mo2(316L)、00Cr18Ni14Mo2Cu2(316L-Cu)、00Cr17Ni13Mo2N(316L-N)、0Cr17Ni4Cu4Nb(17-4PH)、 00Cr19Ni13
铬-镍奥氏体不锈钢00Cr25Ni22Mo2N（2RE69）的高温力学性能
00Cr25Ni22Mo2N（2RE69）的高温力学性能见表1和图1 。
表1 00Cr25Ni22Mo2N（2RE69）的高温强度
|
温度/℃ |
σ0.2/MPa |
σ1/MPa |
|
50 |
≥225 |
≥260 |
|
100 |
≥195 |
≥225 |
|
150 |
≥175 |
≥205 |
|
200 |
≥155 |
≥185 |
|
250 |
≥145 |
≥170 |
|
300 |
≥135 |
≥160 |
|
350 |
≥130 |
≥155 |
|
400 |
≥125 |
≥150 |
|
450 |
≥120 |
≥145 |
|
500 |
≥115 |
≥140 |
|
550 |
≥110 |
≥135 |

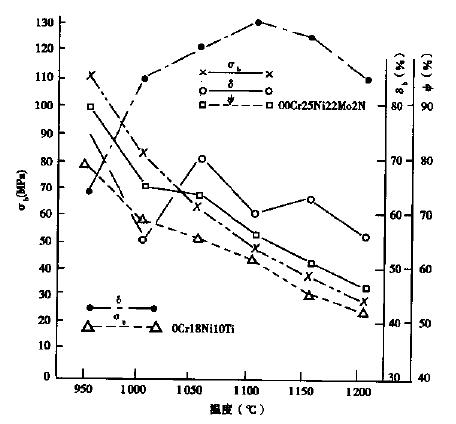

图1 00Cr25Ni22Mo2N（2RE69）的高温拉伸试验结果
联系方式：15905509090 QQ：564681838 旺旺：xxjaishy
